Любой объект — от небольшого производственного цеха до крупного торгового центра — начинается с электричества. Но как оно доходит от распределительного щита до станков, кондиционеров, светильников и розеток? Между щитовой и конечным потребителем лежит целая инфраструктура, и главную роль в ней часто играют кабельные лотки.
В этой статье мы проследим путь электроэнергии от шин внутри щита до оборудования, и разберем, как правильно организовать этот процесс с помощью лотков и сопутствующих систем.

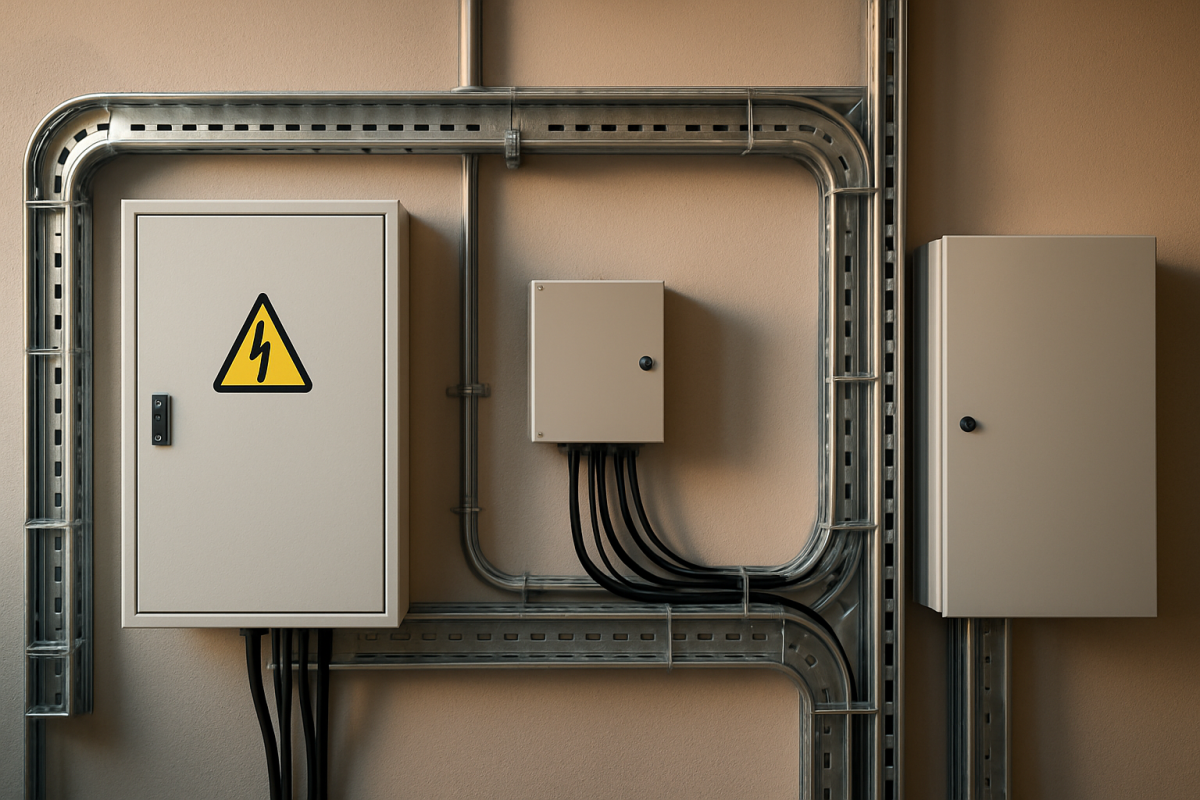

Представьте распределительный щит как сердце электрической системы. От него отходят «кровеносные сосуды» — кабельные линии, которые разносят энергию по всему зданию. И здесь кабельный лоток выполняет роль главной артерии.

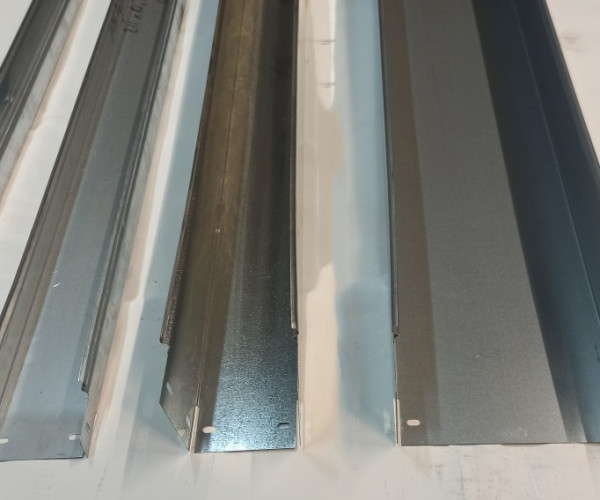

Лоток — это не просто "полочка для проводов". Это инженерное решение, которое:
Формирует четкую структуру магистралей;
Обеспечивает механическую защиту кабелей;
Упрощает обслуживание и модификацию системы;
Позволяет безопасно вести линии большой мощности.

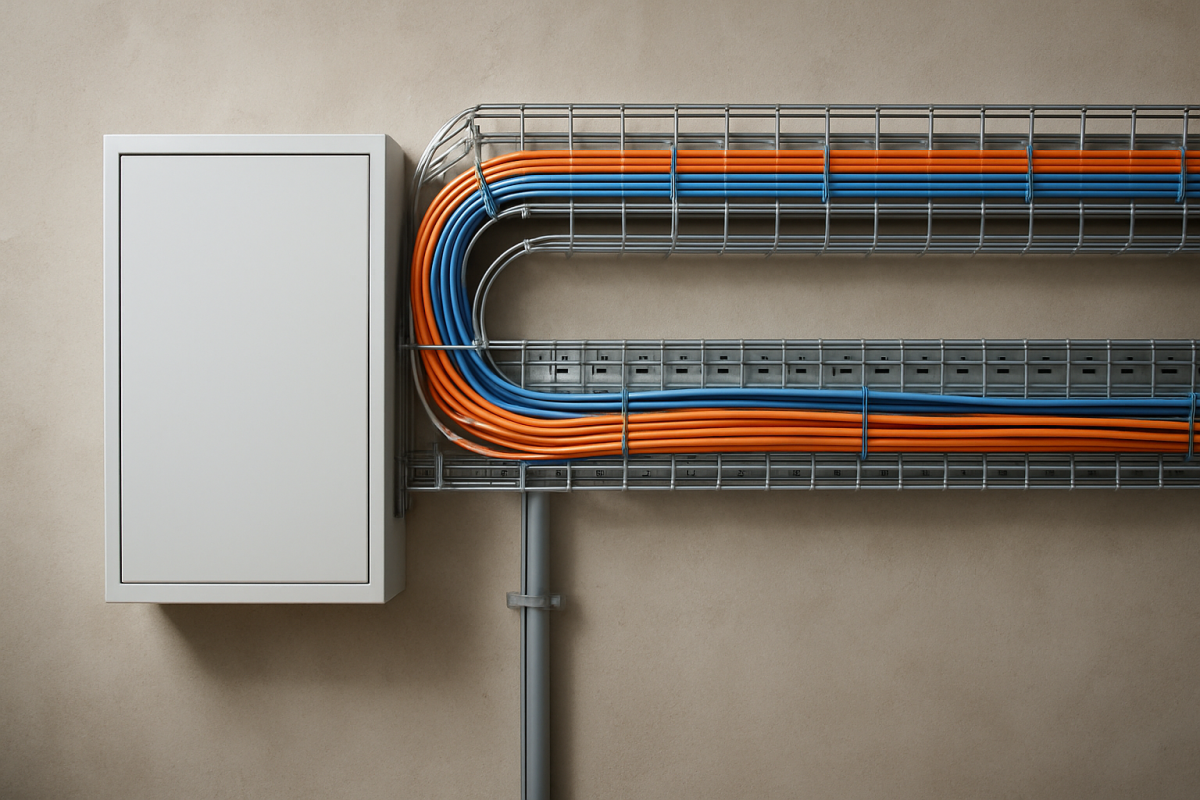

Самый ответственный участок — место выхода кабелей из распределительного шкафа. Именно здесь чаще всего возникают хаос, перегибы кабелей и нарушения изоляции при неграмотном монтаже.
Как должно быть правильно:
Организованный выход. Из щита кабели должны выходить упорядоченно, а не хаотичным пучком. Для этого используются специальные монтажные отверстия с защитными втулками или сальниками.
Плавный переход. Расстояние от щита до лотка должно быть минимальным. Кабели фиксируются так, чтобы исключить натяжение и провисание.
Соединительные элементы. Для аккуратного перехода используются угловые и торцевые элементы лотковой системы, которые стыкуются непосредственно с вводом в шкаф.
Правильный монтаж ввода/вывода — это не только эстетика, но и безопасность. О том, каких ошибок стоит избегать при монтаже лотковых систем, мы подробно рассказывали в статье «Монтаж кабельных лотков: 5 частых ошибок и как их избежать».
Когда речь идет о распределении больших мощностей (цеха, производственные линии, дата-центры), оптимальным решением становятся шинопроводы. Это жесткие токопроводящие конструкции заводского изготовления.
Как это работает в связке с лотками:
От главного распределительного щита магистраль идет по шинопроводу — это позволяет передавать большие токи с минимальными потерями.
В точках распределения (ответвительные секции шинопровода) происходит отбор мощности.
От шинопровода энергия переходит на кабельные лотки, которые разносят питание до отдельных потребителей — станков, щитов освещения, этажных щитков.
Такая гибридная схема сочетает надежность и эффективность шинопроводов с гибкостью и доступностью кабельных лотков.
Когда в одном лотке идут десятки кабелей от разных групп потребителей, важно соблюдать порядок. Это не только вопрос эстетики, но и безопасности.
Профессиональные решения:
Разделители. Если в лотке идут и силовые, и слаботочные линии, использование продольных разделителей обязательно. Это исключает взаимные помехи и повышает безопасность.
Стяжки и фиксаторы. Кабели должны быть закреплены, чтобы не смещались и не провисали.
Маркировка. Каждая линия должна иметь бирку с обозначением — это многократно упрощает поиск при обслуживании.
Когда магистраль по лотку доходит до зоны размещения оборудования, возникает задача последнего метра. Как перейти от лотка к самому устройству?
Варианты:
Спуск в трубе. Вертикальный спуск к станку или щитку часто защищают металлорукавом или трубой ПНД.
Мини-лотки. Для компактных спусков и эстетичного вида используются узкие мини-лотки.
Гибкие вставки. Для подключения подвижных частей оборудования применяются гибкие кабельные вводы.
Выбор правильного типа лотка для конкретного участка — важная проектная задача. В помощь проектировщикам мы подготовили материал: «Как выбрать кабельный лоток: лестничный, перфорированный или неперфорированный? Гид по выбору».
Грамотная организация кабельных трасс через лотки дает не только технические, но и экономические преимущества:
Скорость монтажа. Прокладка кабеля по открытым лоткам значительно быстрее, чем протяжка в трубах.
Доступность. При модернизации оборудования не нужно перекладывать трассу — достаточно открыть лоток и добавить новую линию.
Охлаждение. Перфорированные лотки обеспечивают естественную вентиляцию, что продлевает срок службы изоляции кабелей.
От щитовой до потребителя электроэнергия проходит сложный путь. И от того, насколько грамотно организован этот путь, зависит надежность всего энергоснабжения объекта.
Кабельные лотки в этой системе выполняют ключевую функцию:
Проектируете систему электроснабжения на объекте? Обратите внимание на качественные лотки и комплектующие — это основа долговечной и безопасной сети. Весь необходимый ассортимент представлен в каталоге на нашем сайте.
А если перед вами стоит задача комплексного оснащения кабельных трасс, рекомендуем изучить наш гид: «Комплексное оснащение кабельных трасс: от лотков до крепежа. Полный гид по проектированию».
