Системы видеонаблюдения и контроля доступа (СКУД) стали неотъемлемой частью любого объекта — от небольшого офиса до крупного производственного предприятия. Но за красивой картинкой на мониторе охраны стоит сложная инфраструктура: десятки, а иногда и сотни метров кабелей, связывающих камеры, считыватели, контроллеры и видеорегистраторы.
Как организовать эту инфраструктуру, чтобы она работала надежно, монтировалась быстро и позволяла легко добавлять новые элементы? Ответ — правильный выбор кабельных трасс. Разберем, как лотки помогают решать задачи монтажников систем безопасности.
Прежде чем говорить о трассах, вспомним, какие кабели используются в системах безопасности:
Коаксиальный кабель (RG-6, RG-59). Классика для аналоговых систем. Требует соблюдения радиусов изгиба и защиты от помех.
Витая пара (UTP/FTP). Используется для IP-камер и систем передачи сигнала по витой паре (AHD, HD-TVI). Часто требует прокладки вместе с питанием (PoE или отдельным кабелем).
Комбинированные кабели. Витая пара + два провода питания в одной оболочке — удобное решение для камер.
Кабели питания. Отдельные линии 220В или низковольтное питание для камер и считывателей.
Все эти кабели нужно где-то разместить, защитить и организовать так, чтобы они не мешали друг другу и не создавали помех.
Традиционный подход — тянуть каждую линию в отдельной гофре или трубе ПНД. Но для систем безопасности, где камер может быть несколько десятков, это становится неэффективным:
Кабельные лотки решают эти проблемы:

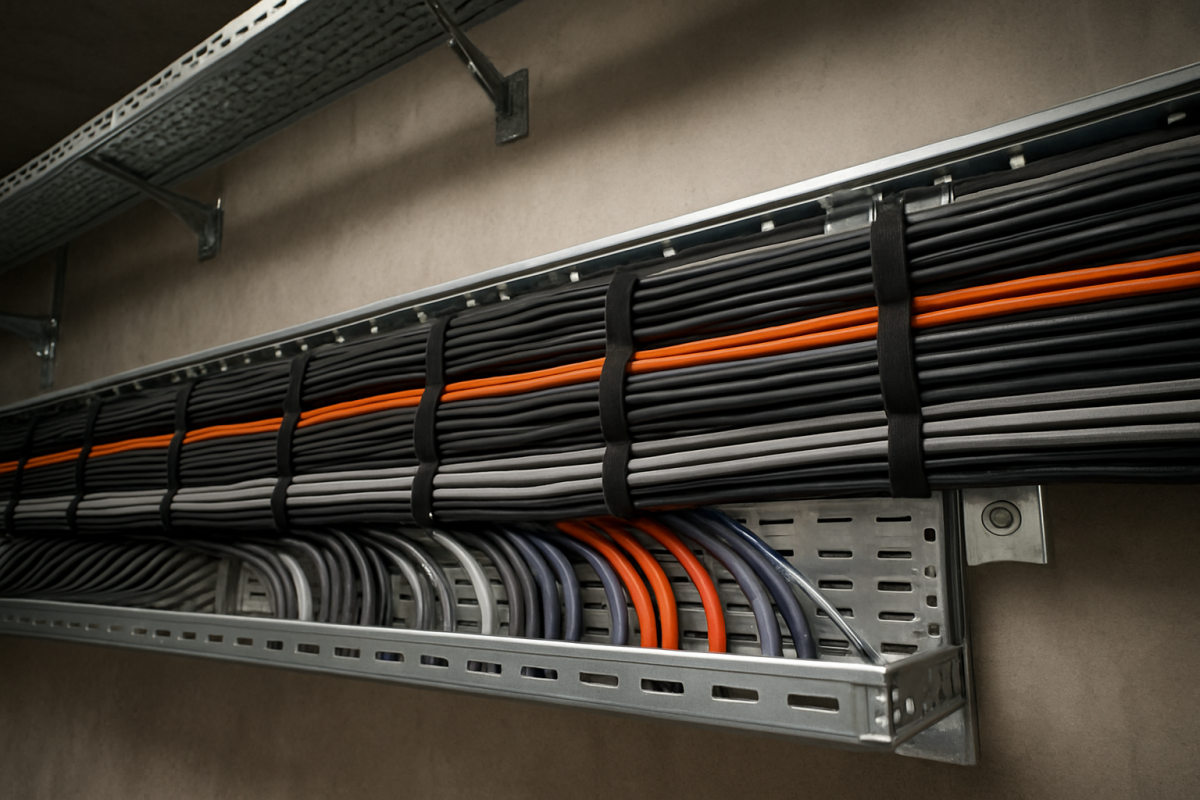

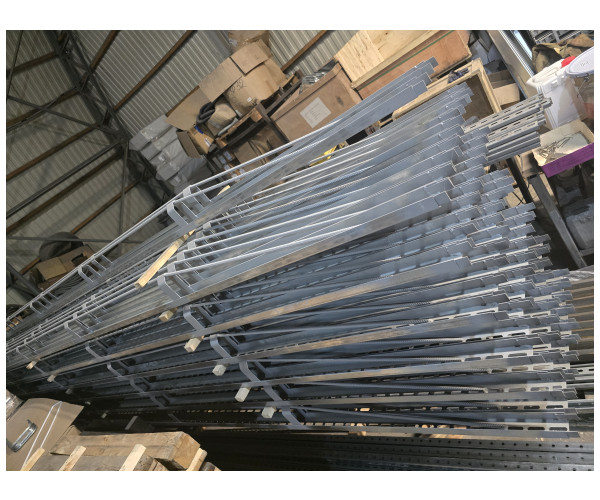

При монтаже видеонаблюдения по периметру здания или внутри помещений вдоль стен оптимальным решением становятся настенные лотки.
Преимущества:
Крепятся непосредственно к стене на кронштейны, не занимая полезного пространства.
Позволяют вести трассу вдоль всего периметра, делая отводы к каждой камере.
Закрытые крышкой варианты защищают кабели от пыли и механических повреждений.
Как это работает:
Вдоль стены монтируется настенный лоток (перфорированный или с крышкой).
От щитка безопасности к лотку подводится магистральный пучок кабелей.
В местах установки камер в лотке делается отверстие или используется отвод, и кабель спускается к камере.
Кабель фиксируется стяжками внутри лотка — никакого хаоса.
При монтаже настенных лотков важно правильно рассчитать нагрузку на крепления. Об этом мы подробно рассказывали в статье «Проектирование кабельных систем на объекте: роль и расчет нагрузок на лотки».

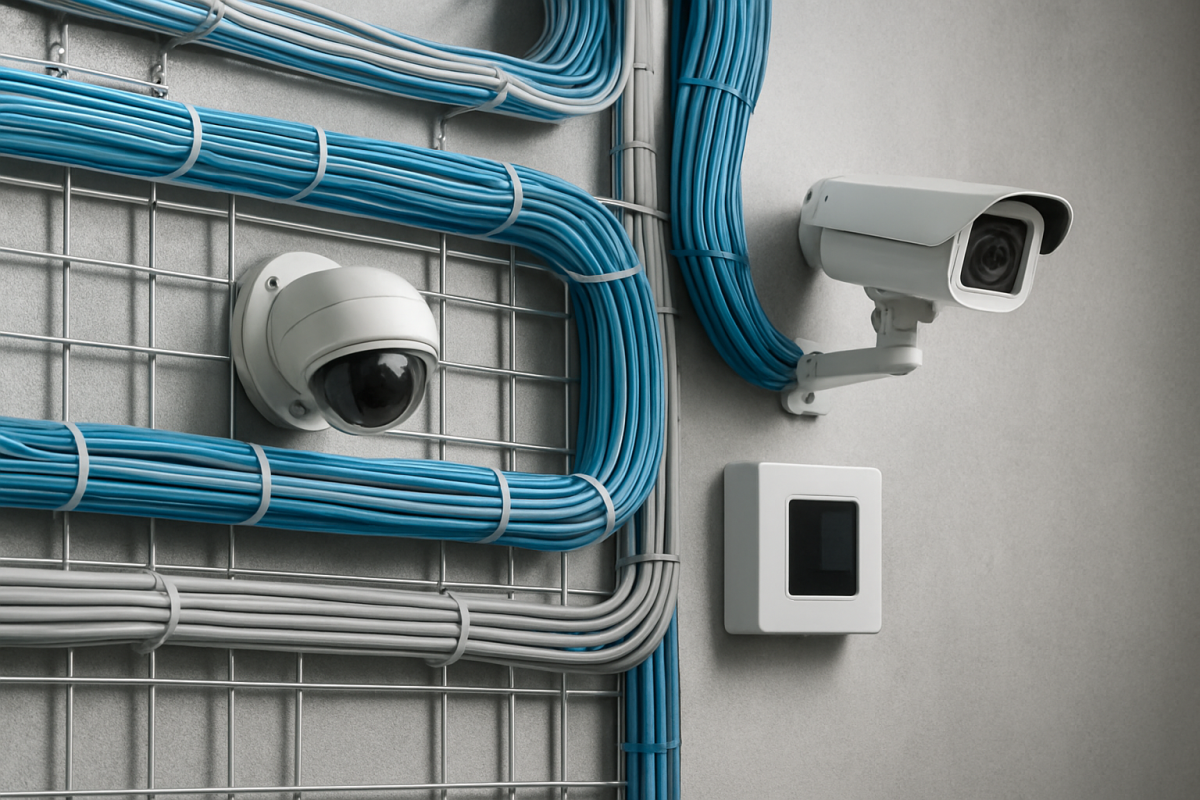

Если трасса проходит под потолком, над подвесными конструкциями или в технических помещениях, лучший выбор — проволочные (решетчатые) лотки.
Почему они хороши для видеонаблюдения:
Вентиляция. Камеры с поддержкой PoE греются, и греются также кабели, передающие питание. Проволочная конструкция обеспечивает максимальную вентиляцию, продлевая срок службы изоляции.
Удобство ввода. Кабель можно завести в лоток в любой точке, а не только с торца. Это критически важно, когда нужно сделать отвод к камере, висящей под потолком.
Легкость. Проволочные лотки значительно легче сплошных, что упрощает монтаж на высоте.
Визуальный контроль. Сквозь решетку видно все кабели — легко найти нужную линию при обслуживании.

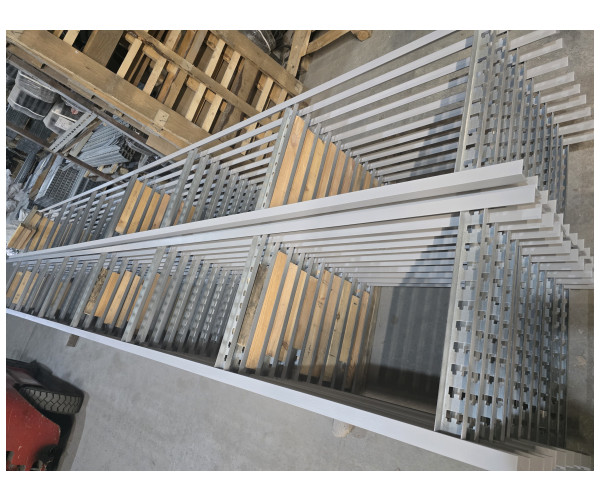

Выбор между разными типами лотков — важная проектная задача. В помощь проектировщикам мы подготовили гид: «Как выбрать кабельный лоток: лестничный, перфорированный или неперфорированный?».
Когда кабель доведен до точки установки камеры, важно правильно организовать его подключение. Здесь в дело вступают корпуса камер и кожухи.
Современные решения позволяют:
Прятать соединительные узлы и излишки кабеля внутри корпуса.
Использовать герметичные вводы для защиты от влаги и пыли.
Обеспечивать дополнительную вентиляцию в термокожухах для уличных камер.
Исходя из опыта реализации проектов видеонаблюдения, вот несколько рекомендаций:
Группируйте кабели. Если к одной зоне идет несколько камер, ведите их общим пучком в одном лотке. Это экономит место и время.
Используйте разделители. Если в лотке идут и силовые, и сигнальные кабели, разделите их продольной перегородкой — это снизит помехи.
Оставляйте запас. В лотке всегда оставляйте небольшой запас кабеля (петлей). Это пригодится, если камеру потребуется чуть сместить при настройке.
Маркируйте линии. Каждый кабель должен иметь бирку — это сэкономит часы при поиске неисправности.
Фиксируйте кабели. Используйте стяжки, чтобы кабели не болтались в лотке и не выходили за его пределы.
Правильная фиксация и организация кабелей в лотках — один из ключевых моментов, которые влияют на долговечность системы. О том, каких ошибок стоит избегать, мы рассказывали в статье «Монтаж кабельных лотков: 5 частых ошибок и как их избежать».
Монтаж систем видеонаблюдения и контроля доступа — это не только установка камер и считывателей, но и грамотная организация кабельной инфраструктуры. От того, как проложены кабели, зависит надежность, долговечность и ремонтопригодность всей системы.
Кабельные лотки (настенные и проволочные) дают монтажникам:
Проектируете систему безопасности на объекте? Обратите внимание на качественные лотки и комплектующие — это основа надежной инфраструктуры. Весь необходимый ассортимент представлен в каталоге на нашем сайте.
Если перед вами стоит задача комплексного оснащения кабельных трасс для разных типов объектов, рекомендуем изучить наш обзор: «Кабельные лотки в действии: обзор решений для разных объектов (склад, офис, производство)».
