Современный офис — это не просто рабочие места и переговорки. Это сложная инфраструктура, где десятки километров кабелей должны быть проложены так, чтобы их не было видно, но при этом к ним сохранялся легкий доступ для обслуживания и модернизации.
Как совместить эстетику интерьера и функциональность кабельных систем? Ответ — грамотный скрытый монтаж с использованием лотков. Разберем, как технологии помогают создавать чистые, аккуратные пространства без торчащих проводов.
В любом офисе есть два уровня, где традиционно прячут коммуникации:
За подвесным потолком — здесь проходят магистрали к светильникам, кондиционерам, камерам и точкам доступа Wi-Fi.
В фальш-полу или в плинтусах — здесь организуют подвод питания и СКС к рабочим местам.
Но просто бросить кабели за потолком или под полом — плохое решение. Они провисают, путаются, давят друг на друга, а при необходимости найти конкретную линию начинается настоящий кошмар.
И здесь на помощь приходят кабельные лотки.

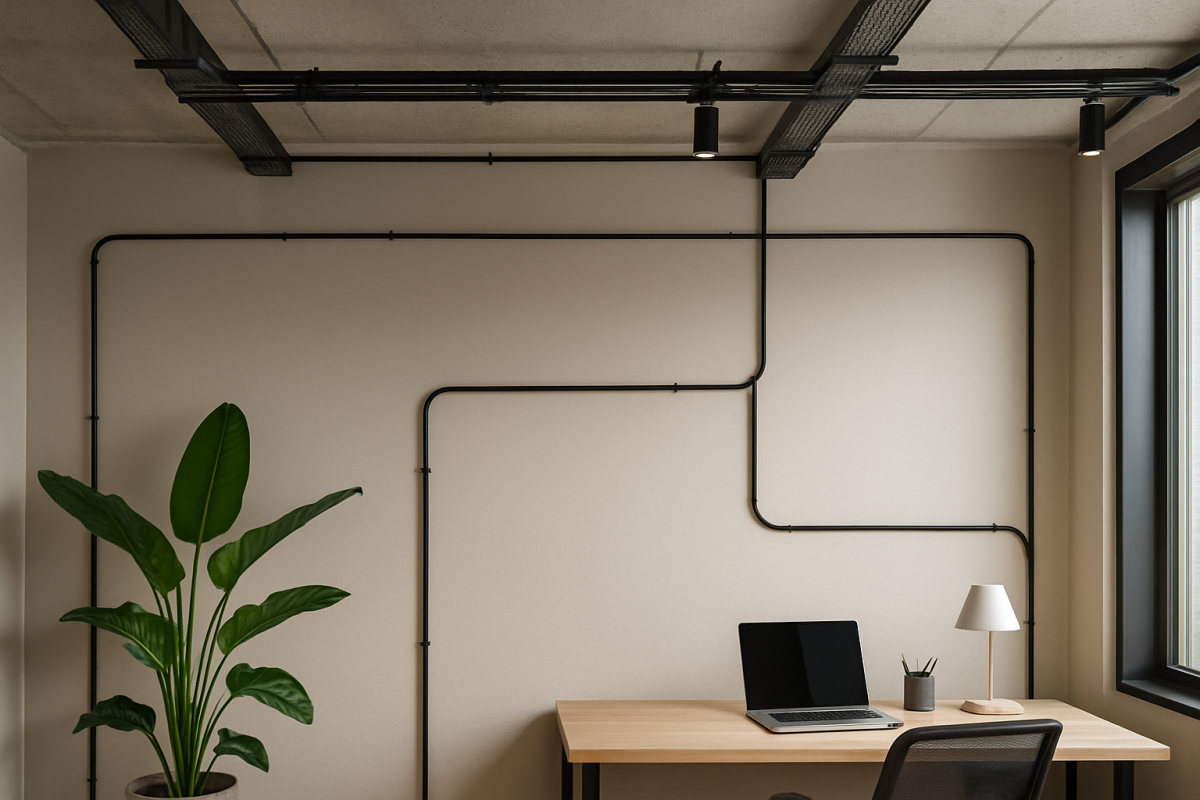

За подвесным потолком обычно скрывается настоящий "клубок" из вентиляции, труб и кабелей. Чтобы внести порядок в этот хаос, используют подвесные лотки.
Как это работает:
На тросах или подвесах к перекрытию крепятся перфорированные лотки.
По ним прокладываются магистральные линии: питание освещения, кабели к кондиционерам, слаботочные сети для точек доступа и камер.
Лотки обеспечивают жесткую фиксацию трасс, кабели не провисают и не перекручиваются.
Почему это удобно:
Для небольших ответвлений и компактных участков удобно использовать мини-лотки — они занимают минимум места, но позволяют аккуратно организовать кабели малого сечения (например, для датчиков или камер).
В современных офисах класса А и В+ часто используют фальш-полы — пространство между бетонным перекрытием и чистовым покрытием. Это идеальное место для прокладки кабелей к рабочим местам.
Но и здесь без лотков не обойтись. Просто "бросить" кабели на полу под фальш-панелями — значит создать проблемы при любом ремонте или модернизации.
Правильное решение:
В пространстве фальш-пола монтируются невысокие лотки или мини-лотки.
По ним прокладываются кабели питания и СКС (витая пара) к офисным островкам и рабочим местам.
Лотки крепятся к основанию пола или поднимаются на небольших стойках.
При проектировании таких систем важно учитывать нагрузки и правильно рассчитывать трассы. Об этом мы подробно рассказывали в статье «Проектирование кабельных систем на объекте: роль и расчет нагрузок на лотки».
От фальш-пола или потолочной магистрали кабели должны попасть к конечному потребителю — розетке на стене или в офисном островке. Здесь в дело вступают плинтусные кабель-каналы.
Почему это эстетично:
Канал монтируется вместо обычного плинтуса и выглядит как часть отделки.
Внутри него организованы отсеки для разделения силовых и слаботочных линий.
Снаружи видны только аккуратные лицевые панели розеток, встроенные в плинтус.
Преимущества:
Когда кабель доведен до точки подключения, важно, чтобы и сам разъем выглядел эстетично. Современные лицевые панели розеток позволяют:
Устанавливать модули разных стандартов (силовые, RJ45, HDMI) в одном корпусе.
Подбирать цвет под интерьер (белый, черный, серый, под дерево).
Монтировать розетки заподлицо с поверхностью стены или плинтуса.
Современный офис требует комплексного подхода к кабельной инфраструктуре. Идеальная схема выглядит так:
Магистрали за потолком — подвесные лотки для основных трасс.
Горизонтальные магистрали в фальш-полу — мини-лотки для подвода к зонам.
Вертикальные спуски — кабель-каналы в стенах или колоннах.
Плинтусные каналы — разводка по периметру помещений.
Лицевые панели — аккуратный вывод розеток.
Выбор правильного типа лотков и каналов для разных зон — важная задача. В помощь проектировщикам мы подготовили гид: «Как выбрать кабельный лоток: лестничный, перфорированный или неперфорированный?».
Эстетика офиса и функциональность кабельных систем — не враги, а союзники, если правильно подойти к организации трасс.
Кабельные лотки (подвесные и мини-лотки) в сочетании с плинтусными кабель-каналами и аккуратными лицевыми панелями позволяют:
Проектируете офис или делаете ремонт в бизнес-центре? Обратите внимание на современные решения для скрытого монтажа. Весь необходимый ассортимент — лотки, кабель-каналы, комплектующие — представлен в каталоге на нашем сайте.
Если перед вами стоит задача комплексного оснащения офисной инфраструктуры, рекомендуем изучить наш обзор: «Кабельные лотки в действии: обзор решений для разных объектов (склад, офис, производство)».
